Чому мініатюрні автоматичні вимикачі 2P 125A необхідні для надійного електричного захисту постійного струму

Анотація:Оскільки сучасні фотоелектричні та комунікаційні системи все більше залежать від надійного розподілу електроенергії постійного струму, ефективний захист ланцюгів стає важливим.Galaxy FuseзабезпечуєАвтоматичні вимикачі 2P 125Aпризначений для додатків постійного струму, що вимагають захисту від перевантаження, захисту від короткого замикання та безпечної ізоляції ланцюга. Базуючись на платформі YRM9-125DC, ці вимикачі підтримують вимогливі низьковольтні системи постійного струму, пропонуючи встановлення на DIN-рейку, відключаючу здатність 10 кА та відповідність стандартам IEC 60947-2 і GB/T 14048.2.

Зміст

• Що таке мініатюрні автоматичні вимикачі 2P 125A?
• Як працюють мініатюрні автоматичні вимикачі 2P 125A?
• Які основні функції?
• Які технічні характеристики?
• Де вони зазвичай використовуються?
• Як правильно вибрати автоматичний вимикач постійного струму?
• Що слід враховувати під час встановлення?
• Часті запитання
• Висновок

Що таке мініатюрні автоматичні вимикачі 2P 125A?

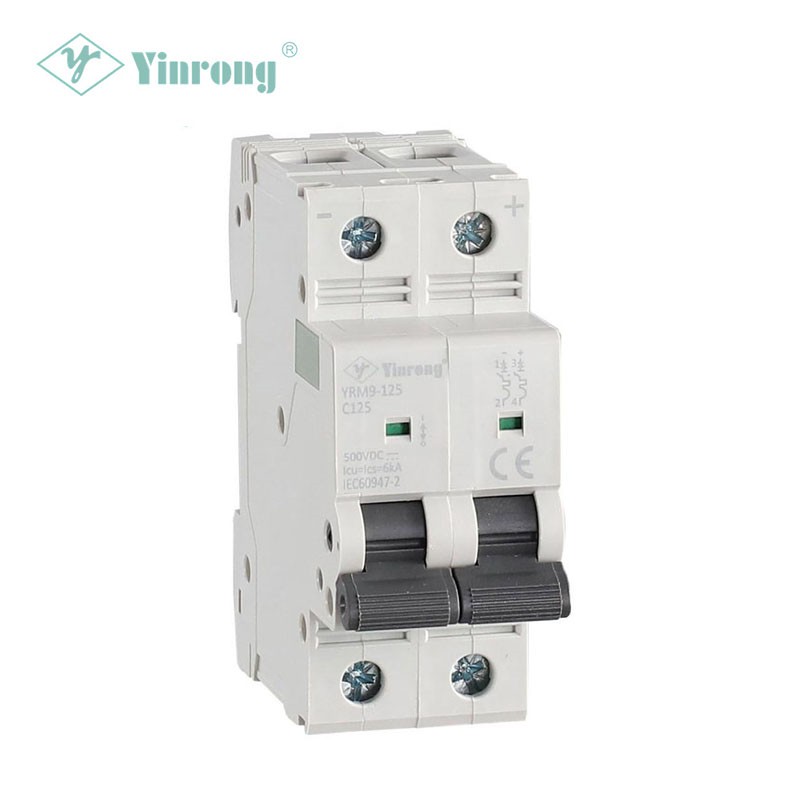

A Автоматичний вимикач 2P 125Aце пристрій захисту постійного струму, призначений для переривання ненормальних умов струму та забезпечення ізоляції ланцюга, коли це необхідно. Позначення «2P» відноситься до двополюсної конфігурації, тоді як 125A вказує на номінальний струм конкретної моделі.

На відміну від звичайного запобіжника, який зазвичай вимагає заміни після спрацювання, автоматичний вимикач можна скинути після відповідного дослідження несправності. Це робить його особливо корисним для електричних систем, де зручність обслуговування, ефективність обслуговування та швидке відновлення важливі.

Відповідно до інформації про продукт, наданої Galaxy Fuse, його серія YRM9-125DC призначена для систем постійного струму, зокремакомунікаційна інфраструктура та фотоелектричні системи. Сімейство продуктів підтримує конфігурації 1P, 2P, 3P і 4P з номінальним струмом від 80A до 125A та конфігураціями напруги постійного струму від 250VDC до 1000VDC залежно від кількості полюсів.

Для покупців, які порівнюють варіанти захисту, розуміння різниці між універсальним вимикачем змінного струму та спеціально розробленим вимикачем постійного струму має вирішальне значення, оскільки переривання замикання постійного струму створює різні електричні проблеми. Вибір вимикача, спеціально розрахованого на напругу постійного струму системи та умови несправності, допомагає підвищити загальну надійність захисту.

Як працюють мініатюрні автоматичні вимикачі 2P 125A?

Основним призначенням мініатюрного автоматичного вимикача є роз’єднання ланцюга, коли струм перевищує допустимі робочі умови. В установці постійного струму вимикач має бути відповідним чином розроблений і розрахований на напругу системи та очікуваний струм замикання.

Принцип захисту можна розглядати через три важливі функції:

• Захист від перевантаження:Вимикач спрацьовує, коли струм залишається вищим за допустимий робочий рівень протягом достатнього часу.
• Захист від короткого замикання:Він швидко перериває значно більші струми замикання, щоб зменшити ризик пошкодження обладнання.
• Ізоляція:Ланцюг може бути відключений під час перевірки, обслуговування або технічного обслуговування.

Технічна інформація YRM9-125DC вказує час-струмове тестування на 1,05 дюйма, 1,3 дюйма, 8 дюймів і 12 дюймів. Для зазначених умов випробування більш високі рівні струму замикання пов’язані зі швидким відключенням, підтримуючи функцію захисту вимикача від короткого замикання.

Які ключові характеристики мініатюрних автоматичних вимикачів 2P 125A?

Під час вибору мініатюрного автоматичного вимикача постійного струму для промислового застосування або використання відновлюваних джерел енергії слід оцінювати електричні характеристики разом із зручністю встановлення та довгостроковою придатністю до експлуатації.

1. Двополюсний захист

Конфігурація 2P забезпечує практичне рішення для ланцюгів розподілу постійного струму, де два полюси потрібно перемикати або ізолювати разом. Це може спростити механізми захисту та обслуговування системи.

2. Високий рейтинг струму

Номінал 125A робить цей клас вимикачів придатним для розподільних систем постійного струму з високим струмом, де менші номінали MCB не забезпечать достатньої потужності. Сімейство YRM9-125DC охоплює параметри номінального струму 80–125 А.

3. Можливість напруги постійного струму

Здатність до напруги постійного струму є ключовим моментом при купівлі обладнання для захисту ланцюга. Специфікації продукту визначають конфігурації від 250 В постійного струму до 1000 В постійного струму відповідно до розташування полюсів, що робить сімейство застосовним до ряду архітектур постійного струму.

4. Розривна здатність 10 кА

В інформації про продукт YRM9-125DC зазначено aВідключаюча здатність 10 кА. Ця характеристика важлива при оцінці того, чи може захисний пристрій безпечно перервати очікуваний струм пошкодження в передбачуваній точці встановлення.

5. Установка на DIN-рейку

Монтаж на DIN-рейку забезпечує зручне встановлення в електричних розподільних блоках і шафах управління. Це також може зробити заміну та технічне обслуговування більш простими для системних інтеграторів та підрядників з електрики.

6. Відповідність міжнародним стандартам

Документація на продукт засвідчує відповідністьIEC 60947-2іGB/T 14048.2. Покупці повинні завжди перевіряти відповідну сертифікацію та випробувальну документацію для точної моделі та передбачуваного ринку перед закупівлею.

Які технічні характеристики?

Технічні характеристики повинні бути відправною точкою при визначенні того, чи підходить мініатюрний автоматичний вимикач 2P 125A для конкретної установки постійного струму.

Наведені вище характеристики базуються на опублікованій виробником інформації про продукт. Оскільки напруга та сила струму можуть залежати від точної конфігурації полюса та умов встановлення, перед замовленням команди інженерів повинні підтвердити остаточний вибір відповідно до останньої технічної документації.

Де вони зазвичай використовуються?

Поєднання захисту від постійного струму, високої потужності струму та компактної установки на DIN-рейку робить цей тип вимикача придатним для кількох електричних застосувань.

Сонячні фотоелектричні системи

Фотоелектричні установки містять кілька ланцюгів постійного струму між сонячними модулями, суматорним обладнанням, контролерами, батареями та інверторами. Правильно підібрані вимикачі постійного струму можуть забезпечити захист та ізоляцію у відповідних точках архітектури розподілу.

Системи зв'язку

Телекомунікаційна та комунікаційна інфраструктура часто спирається на розподіл електроенергії постійного струму. Надійний захист ланцюга допомагає відокремити несправні гілки та підтримує технічне обслуговування без непотрібного відключення неушкоджених ланцюгів.

Панелі розподілу постійного струму

Промислові системи управління та розподільні шафи постійного струму можуть використовувати мініатюрні автоматичні вимикачі відповідного номіналу для захисту окремих вихідних ланцюгів, зберігаючи при цьому структуровану стратегію захисту.

Акумулятори енергії та відповідне обладнання постійного струму

Якщо система живлення постійного струму потребує захисту відгалуження з більшою силою струму, автоматичний вимикач відповідного номіналу може бути частиною загальної архітектури захисту. Проте програми накопичення енергії акумулятора вимагають ретельної оцінки струму пошкодження, напруги, здатності до переривання, координації та відповідних стандартів.

Як правильно вибрати автоматичний вимикач постійного струму?

Вибір мініатюрного автоматичного вимикача 2P 125A ніколи не повинен ґрунтуватися лише на силі струму. Надійний процес вибору враховує все електричне середовище.

1. Перевірте напругу системи.Номінальна напруга постійного струму вимикача має відповідати фактичним системним вимогам або перевищувати їх.
2. Розрахувати розрахунковий струм.Виберіть номінальний струм, що відповідає постійному навантаженню та відповідним вимогам до електричної конструкції.
3. Визначте очікуваний струм короткого замикання.Відключаюча здатність повинна відповідати рівню несправності в точці встановлення.
4. Перевірте конфігурацію стовпа.Перевірте, чи вимагає архітектура системи захист 1P, 2P, 3P або 4P.
5. Перевірити сумісність провідників.Розмір кабелю, клеми, спосіб підключення та умови встановлення повинні відповідати обраному вимикачу.
6. Перегляньте стандарти та сертифікати.Переконайтеся, що документація продукту відповідає нормам і вимогам клієнтів, що застосовуються до цільового ринку.
7. Розглянемо встановлення та обслуговування.Монтаж на DIN-рейку та чітка ідентифікація можуть покращити організацію панелі та ефективність обслуговування.

Для груп із закупівель, які шукають aКитайський виробник або постачальник, технічну документацію слід оцінювати разом із виробничими можливостями, процесами контролю якості, сертифікацією, можливістю доставки та післяпродажною підтримкою.

Що слід враховувати під час встановлення?

Правильна установка так само важлива, як і вибір правильного вимикача. Високоякісний пристрій захисту ланцюга не може компенсувати неправильне підключення, недостатній розмір провідника або невідповідну конструкцію системи.

• Дотримуйтеся схеми з’єднання виробника та інструкцій зі встановлення.
• Перевірте полярність постійного струму та ідентифікацію клеми перед подачею живлення на ланцюг.
• Використовуйте провідники та клеми, що відповідають номінальному струму та умовам встановлення.
• Перевірте момент затягування згідно з чинною технічною документацією.
• Перевірте напругу вимикача та відключаючу здатність відповідно до фактичних умов системи.
• Періодично перевіряйте з’єднання на ознаки перегріву, ослаблення або механічних пошкоджень.
• Лише кваліфікований персонал-електрик повинен виконувати встановлення, тестування, усунення несправностей або технічне обслуговування.

Опублікована інформація YRM9-125DC також визначає максимальне з’єднання проводів 25 мм² і встановлення на DIN-рейку, надаючи розробникам панелей корисну інформацію під час планування макетів корпусів.

Часті запитання

Що означає 2P на мініатюрному автоматичному вимикачі 125A?

«2P» означає, що вимикач має два полюси. У системі захисту від постійного струму точне перемикання та роз’єднання має бути визначено відповідно до електричної архітектури та застосовних норм.

Чи підходить автоматичний вимикач 2P 125A для сонячних фотоелектричних систем?

Його можна використовувати у відповідних фотоелектричних системах постійного струму, якщо його номінальна напруга, номінальний струм, відключаюча здатність, конфігурація полюсів і вимоги до встановлення відповідають конструкції системи. YRM9-125DC спеціально призначений для сонячних фотоелектричних і комунікаційних застосувань.

Яка відключаюча здатність YRM9-125DC?

Опублікована інформація про продукт визначає aВідключаюча здатність 10 кА. Фактична придатність все ще повинна бути оцінена порівняно з очікуваним струмом короткого замикання в точці встановлення.

Яким стандартам відповідає продукт?

Виробник ідентифікуєIEC 60947-2іGB/T 14048.2як застосовні стандарти для продукту. Покупці повинні вимагати поточну документацію щодо відповідності та сертифікації для своїх конкретних вимог щодо закупівлі.

Що таке механічний термін служби?

В опублікованих специфікаціях зазначено термін служби механічних пристроїв20 000 циклів. Фактичний термін служби може залежати від умов експлуатації, частоти перемикань, умов навколишнього середовища та вимог застосування.

Висновок

Надійний захист ланцюга постійного струму вимагає не просто вибору вимикача з правильним номінальним струмом. ВідповіднийАвтоматичний вимикач 2P 125Aмає поєднувати відповідну здатність до напруги постійного струму, відключаючу здатність, конфігурацію полюсів, сумісність встановлення та визнані стандарти. Платформа YRM9-125DC від Galaxy Fuse розроблена для застосувань, включаючи фотоелектричні та комунікаційні системи, з опублікованими специфікаціями, включаючи номінальний струм 80–125 А, відключаючу здатність до 10 кА, установку на DIN-рейку та відповідність стандартам IEC 60947-2 і GB/T 14048.2.

Якщо ви шукаєте надійний захист ланцюга постійного струму для фотоелектричного проекту, системи зв’язку, розподільної панелі чи іншого промислового застосування,зв'яжіться з намищоб обговорити вашу напругу, струм, конфігурацію полюса, вимоги до встановлення та специфікації проекту. Galaxy Fuse може надати інформацію про продукт і технічну підтримку, щоб допомогти вам визначити відповідне рішення для захисту схеми.
